Podjetje Shenzhen Enrich Electronics Co., Ltd, ustanovljeno leta 2012, je proizvajalec in ponudnik rešitev za inteligentne terminalske LCD zaslone, ki vključujejo raziskave in razvoj, oblikovanje, proizvodnjo, prodajo in storitve. Zavezani smo izdelavi enobarvnih LCD zaslonov, vključno s segmentnimi LCD, grafičnim LCD in barvnim TFT LCD, OLED zaslonom.

Zakaj izbrati nas

Storitev prilagajanja

Ponujamo zelo personalizirane storitve prilagajanja, pri čemer natančno oblikujemo in prilagajamo vsak izdelek, da izpolni posebne zahteve naših strank, ter zagotavljamo, da vsak izdelek izpolnjuje njihove edinstvene potrebe.

Kontrola kakovosti

Uvedli smo strog sistem nadzora kakovosti, pri katerem so vsi izdelki pred odpremo podvrženi več krogom strogih testiranj in preskusov staranja, da zagotovimo, da so stabilni, zanesljivi in ustrezajo industrijskim standardom.

Napredna oprema

Naše podjetje je opremljeno z najsodobnejšimi proizvodnimi obrati in velikim proizvodnim prostorom, ki vključuje 9 linij za lepljenje COG, 8 montažnih linij za LCD module, 10 linij za montažo osvetlitve ozadja, 6 linij za lepljenje COB, 10 avtomatskih proizvodnih linij za module TFT, 8 avtomatskih proizvodne linije polarizatorjev in 1 proizvodna linija SMT, ki zagotavlja učinkovite in visokokakovostne proizvodne procese.

Profesionalna ekipa

Imamo izkušeno inženirsko ekipo z obsežnim meddomenskim strokovnim znanjem in tehničnimi zmogljivostmi, ki je sposobna zagotoviti strokovno tehnično svetovanje in celovite rešitve za stranke v različnih panogah.

Dom 12 3 4 5 6 7 Na zadnji strani 1/21

Možnosti prilagajanja za LCD

● LCD modul
Lastnosti:Svetlost, debelina, ločljivost slike, aktivno območje zaslona, poraba energije
Zunanji okvir:Material, struktura za hlajenje in namestitev za terminal

● Vmesnik
Vrsta vmesnika:MCU, SPI, RGB, MIPI, EDP, LVDS
Druge lastnosti:Pin številka, velikost, dolžina

● Zaslon na dotik
Vrsta zaslona na dotik:Kapacitivni in uporovni zaslon na dotik
Funkcija dotika:En dotik, več dotikov

● Pokrivno steklo
Lastnosti:Debelina, trdota
Površinska obdelava:Kozmetika vseh v črni barvi, proti prstnim odtisom, proti bakterijam, proti bleščanju

● Krmilna plošča
Pokrov vmesnika:RGB v MIPI, HDMI; LVDS v HDMI; MIPI v HDMI
Lastnosti:Velikost, zasnova postavitve, podaljšan temperaturni premaz
Funkcije:Podprte ločljivosti in vrata

● Drugo
Kabli, priključki in druge komponente, ki ustrezajo vašim potrebam

Tehnični podatki LCD-ja

Električne značilnosti

Postavka	Simbol	Pogoj	Min	Tip	maks	Enota
Napajalna napetost za LCD	VDD-VO	Ta=0 stopinj, Ta=25 stopinj, Ta=50 stopinj		4.5		V
Vhodna visoka napetost	VIH		2.2		VDD	V
Vhodna nizka napetost	VIL		0.3		0.6	V
Izhodna visoka napetost	VOH		2.4			V
Nizka izhodna napetost	VOL				0.4	V
Napajalni tok	IDD	VDD=5V		2.0	4.0	mA

Mehanske lastnosti

Postavka	Dimenzije	Enota
Velikost LCD-ja	80 x 36	mm
Območje ogledovanja	64 x 16	mm
Velikost pike	0.55 x 0.66	mm
Pika nagib	0.60 x 0.70	mm
Velikost znakov	2.96 x 5.56	mm
Razpon znakov	3.55 x 5.94	mm
LCD debelina	9.5	mm

Absolutne največje ocene

Postavka	Simbol	Min	Tip	maks	Enote
Delovna temp.	Vrh	0		+50	stopnja
Temp. shranjevanja	Tst	-20		+70	stopnja
Vhodna napetost	Vi	Vss		Vdd	V
Napajalna napetost za logiko	Vdd-Vss	2.7	5.0	5.5	V
Napajalna napetost za LCD	Vdd-Vo	3.0		13.0	V

Priključki vmesnika Pin

Pin št	Simbol	Raven	funkcija
1	Vss		GND (0V)
2	Vdd		Vcc(+5V₁5%)
3	Vo		Nastavitev kontrasta
4	RS	H/L	Registracija Izberite
5	R/W	H/L	Branje/Pisanje
6	E	H/L	Omogoči Signal
7	DB0	H/L	Podatkovni bit 0
8	DB1	H/L	Podatkovni bit 1
9	DB2	H/L	Podatkovni bit 2
10	DB3	H/L	Podatkovni bit 3
11	DB4	H/L	Podatkovni bit 4
12	DB5	H/L	Podatkovni bit 5
13	DB6	H/L	Podatkovni bit 6
14	DB7	H/L	Podatkovni bit 7
15	NC		Ni povezano
16	NC		Ni povezano

Prikaz naslovne kode znaka

Položaj zaslona	1	2	3	4	5	6	7	8
Naslov DD RAM – 1. vrstica	80	81	82	83	84	85	86	87
Naslov DD RAM – vrstica 2	C0	C1	C2	C3	C4	C5	C6	C7

Položaj zaslona	9	10	11	12	13	14	15	16
Naslov DD RAM – 1. vrstica	88	89	8A	8B	8C	8D	8E	8F
Naslov DD RAM – vrstica 2	C8	C9	CA	CB	CC	CD	CE	CF

Vrste LCD

LCD zasloni

LCD (zaslon s tekočimi kristali) je vrsta zaslona z ravnim zaslonom, ki kot primarno obliko delovanja uporablja tekoče kristale. LED diode imajo velik in različen nabor primerov uporabe za potrošnike in podjetja, saj jih lahko pogosto najdemo v pametnih telefonih, televizorjih, računalniških monitorjih in instrumentnih ploščah.

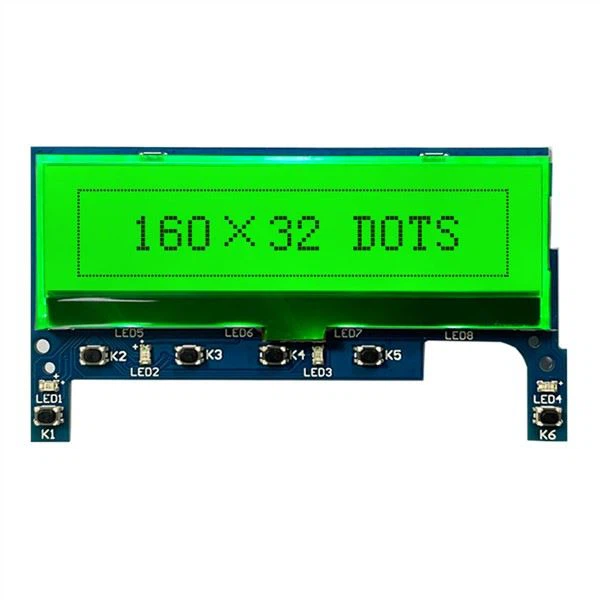

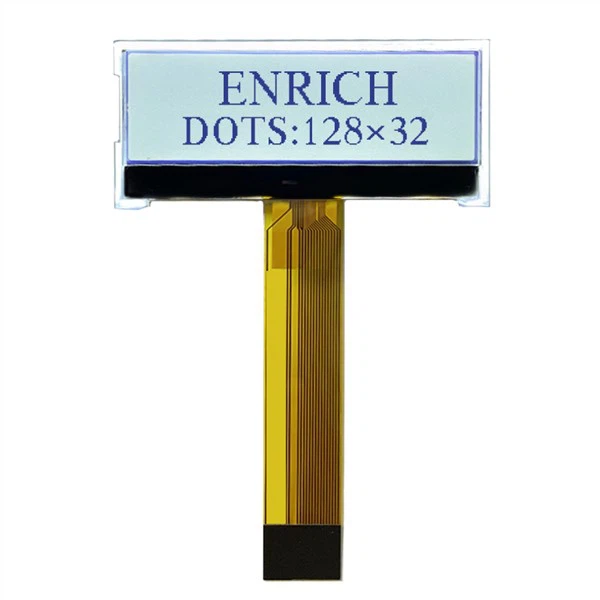

Grafični LCD

Grafični LCD zaslon je tak, kot pove njegovo ime. Ta LCD modul lahko prikazuje slike, črke in številke, ki so ustvarjene s programsko opremo stranke. Matrični zasloni so označeni z dvema nizoma številk.

Znakovni LCD

Zaslon LCD z znaki, včasih imenovan tudi alfanumerični zaslon, je opremljen s tabelo znakov, ki ima vnaprej naložene črke, številke in ločila. Tabela omogoča oblikovalcu, da prikliče zahtevani znak z naslavljanjem številke tega znaka.

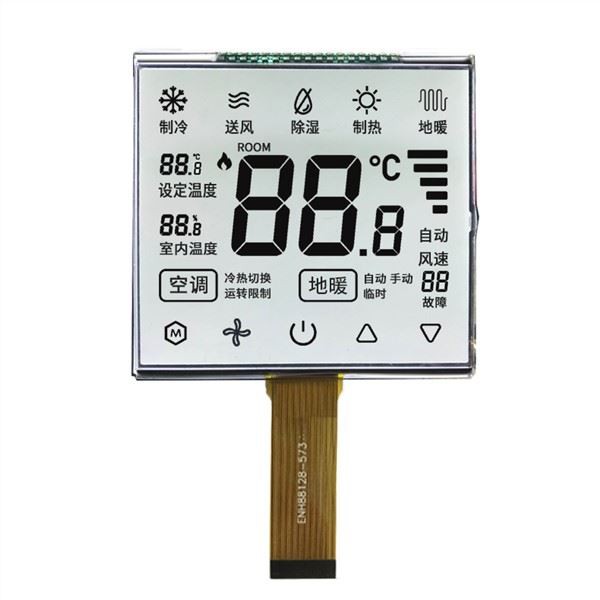

Segmentni LCD

Segmentni zasloni LCD, imenovani tudi statični zasloni ali zasloni samo s steklom, so izdelani iz dveh kosov stekla ITO (indijski kositrov oksid), vmes pa je stisnjena zvita nematska tekočina. Statični zaslon je segmentni zaslon z enim zatičem za vsak segment.

Značilnosti LCD

Energijska učinkovitost
Ena ključnih lastnosti LCD-jev je njihova energetska učinkovitost. Za razliko od tradicionalnih monitorjev s katodno cevjo (CRT), ki za delovanje potrebujejo veliko energije, LCD-ji potrebujejo le majhno količino električne energije. Ta učinkovitost je posledica uporabe osvetlitve ozadja LCD-ja za osvetlitev tekočih kristalov, kar je oster kontrast z močno intenzivnimi elektronskimi žarki, ki jih uporabljajo CRT.

Visoka ločljivost in kakovost
LCD-zasloni ponujajo slike visoke ločljivosti in vizualne podobe vrhunske kakovosti. Izjemna gostota slikovnih pik zagotavlja ostre, jasne slike z živimi barvami, kar ustvarja poglobljeno izkušnjo gledanja. Vsaka slikovna pika na LCD-prikazovalniku vsebuje ločene podpiksle za rdečo, zeleno in modro (RGB), ki skupaj ustvarjajo celoten spekter barv.

Lahek in tanek
Zasloni LCD so izjemno lahki in tanki, kar je značilnost, ki je spremenila oblikovanje digitalnih naprav. Tanek profil LCD zaslonov omogoča kompaktne, prenosne zasnove, zaradi česar so idealni za ročne naprave, kot so pametni telefoni in tablični računalniki, pa tudi za večje zaslone, kot so televizorji in računalniški monitorji.

Dolga življenjska doba
LCD-ji so znani po svoji vzdržljivosti in dolgi življenjski dobi. Za razliko od CRT ali plazemskih zaslonov, ki se lahko sčasoma poslabšajo, LCD-ji ohranjajo svojo kakovost več let in pogosto presežejo življenjsko dobo naprav, v katere so nameščeni.

Prilagodljivost velikosti in oblik
Tehnologija LCD ponuja prilagodljivost velikosti in oblik, zaradi česar je prilagodljiva različnim aplikacijam. Od majhnih zaslonov na digitalnih urah do ogromnih televizijskih zaslonov, LCD-je je mogoče prilagoditi tako, da ustrezajo skoraj vsaki velikosti.

Konstrukcija LCD

LCD je sestavljen iz dveh kosov polariziranega stekla. Uporabljata se dve elektrodi: pozitivna elektroda in negativna elektroda.

Zunanja napetost se na LCD-zaslon uporablja s pomočjo teh elektrod in je sestavljena iz indij-kositrovega oksida. Plast tekočih kristalov debeline 10–20 µm je stisnjena med dve stekleni plošči.

S spreminjanjem polarizacije lahko svetlobo prepuščamo ali preprečimo.

Uporaba LCD

Zabavna elektronika

Avtomobilizem

Medicinski pripomočki

Industrijska avtomatizacija

Nosljive naprave

Postopek LCD po meri

Prosimo, pošljite nam svoj začetni risalni papir, vzorce ali fotografije; če teh informacij nimate, mi prosim sporočite svojo idejo.

Nato vam ponudimo rešitev in okvirno ceno. (Velikost ne bo vplivala na pristojbine po meri, bo pa vplivala na ceno na enoto.)

Po dogovoru o tehničnih podatkih vam damo natančno ponudbo.

Vi uredite pristojbine po meri.

Naš inženir oblikuje risbo LCD za vašo potrditev v 1-3 dneh.

Novi vzorci bodo pripravljeni v 15-20 dneh.

Po potrditvi vzorcev toplo pozdravljamo množično proizvodnjo.

Pakiranje

productcate-1-1

Diagram poteka proizvodnega procesa LCD

Obogatite, olajšajte uporabo LCD-ja

productcate-1-1

Certifikat

OBOGATITE ROHS certifikat LCD

OBOGATITI ROHS certifikat OLED

OBOGATITI ROHS certifikat TFT

OBOGATITE Certifikat ISO9001

pogosta vprašanja

V: Kaj je zaslon s tekočimi kristali (LCD)?

O: LCD je vrsta tehnologije ploskega zaslona, ki se uporablja v različnih elektronskih napravah, kot so televizorji, računalniški monitorji, pametni telefoni in kalkulatorji.

V: Kako deluje LCD?

O: LCD je sestavljen iz plasti tekočih kristalov, stisnjenih med dve prozorni elektrodi. Ko se uporabi električni tok, se kristali poravnajo, da nadzorujejo količino svetlobe, ki prehaja skozi njih, in ustvarijo sliko, ki jo vidite na zaslonu.

V: Zakaj so LCD-ji priljubljeni?

O: Zasloni LCD so priljubljeni, ker ponujajo številne prednosti. So tanki, lahki, porabijo manj energije v primerjavi s starejšimi tehnologijami zaslona in lahko ustvarijo ostre in živahne slike.

V: Katere so glavne komponente LCD-ja?

O: Glavne komponente LCD vključujejo tekoče kristale, osvetlitev ozadja, barvne filtre in elektrode. Tekoči kristali nadzorujejo svetlobo, ki prehaja skozi njih, osvetlitev ozadja je vir svetlobe, barvni filtri proizvajajo različne barve, elektrode pa uporabljajo električni tok za manipulacijo kristalov.

V: Kako deluje osvetlitev ozadja v LCD-ju?

O: Osvetlitev ozadja v LCD je običajno fluorescenčna sijalka s hladno katodo (CCFL) ali niz svetlečih diod (LED). Osvetljuje tekoče kristale od zadaj, kar jim omogoča nadzor količine svetlobe, ki prehaja skozi in ustvarja sliko.

V: Ali lahko LCD zasloni prikazujejo barve?

O: Da, LCD-ji lahko prikazujejo barve. Za ustvarjanje želenih barv uporabljajo barvne filtre v kombinaciji s tekočimi kristali. Vsaka slikovna pika na zaslonu je sestavljena iz treh podpikslov: rdeče, zelene in modre, ki jih je mogoče upravljati neodvisno, da se ustvari širok razpon barv.

V: Kakšne so prednosti LCD-jev pred starejšimi zaslonskimi tehnologijami, kot je katodna cev (CRT)?

O: LCD-ji imajo več prednosti pred starejšimi tehnologijami zaslonov, kot je CRT. Zasloni LCD so tanjši, lažji in energetsko učinkovitejši. Prav tako proizvajajo manj toplote, imajo boljšo kakovost slike in ponujajo širši vidni kot.

V: Ali se LCD zasloni zlahka poškodujejo?

O: Zasloni LCD so na splošno bolj občutljivi kot njihovi stekleni primerki, kot so monitorji s katodno cevjo (CRT). Lahko so dovzetni za telesne poškodbe, če so izpostavljeni pretiranemu pritisku ali udarcu. Pomembno je, da z zasloni LCD ravnate previdno in se izogibate neposrednemu pritisku na površino.

V: Ali lahko očistim zaslon LCD s katero koli čistilno raztopino?

O: Ne, izogibajte se uporabi močnih čistilnih raztopin ali pršenju tekočine neposredno na zaslon. Namesto tega uporabite mehko krpo, ki ne pušča vlaken, rahlo navlaženo z vodo ali posebno raztopino za čiščenje LCD-ja. Nežno obrišite zaslon s krožnimi gibi, da odstranite madeže ali prstne odtise.

V: Kakšna je razlika med zasloni LCD in zasloni z organskimi svetlečimi diodami (OLED)?

O: LCD in OLED sta dve različni tehnologiji zaslona. Zasloni LCD uporabljajo osvetlitev ozadja in tekoče kristale za nadzor svetlobe, medtem ko zasloni OLED uporabljajo organske spojine, ki oddajajo svetlobo ob uporabi električnega toka. Zasloni OLED lahko dosežejo globljo črnino in nudijo boljše kontrastno razmerje, vendar so lahko dražji in lahko trpijo zaradi vžganega zaslona.

V: Ali se LCD zasloni lahko uporabljajo na prostem?

O: Zaslone LCD je mogoče uporabljati na prostem, vendar lahko na njihovo vidljivost vpliva svetloba okolice. Osvetlitev ozadja pri LCD-jih ni tako svetla kot sončna svetloba, zato je lahko zaslon na neposredni sončni svetlobi videti temnejši in težje berljiv. Nekateri zasloni LCD imajo premaze proti bleščanju ali višje nastavitve svetlosti za izboljšanje vidljivosti na prostem.
