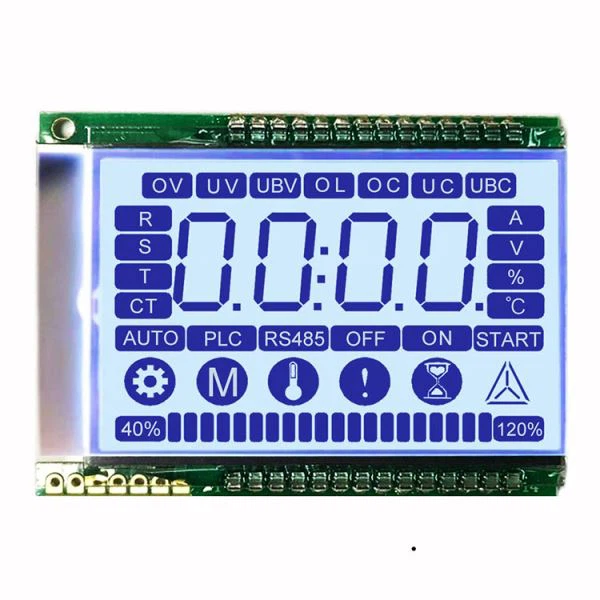

FSTN Osmerokotni segmentni LCD modul

ENH-SG524147-01 Opis:

Ta izdelek jeOsmerokotni segmentni zaslon FSTN. Njena temeljna vrednost je vizjemna berljivost, izjemno nizka poraba energije, močna okoljska prilagodljivost in popolnoma prilagodljiva vsebina zaslona. Ni zasnovan za kompleksno grafiko, ampak posebej za naprave, ki zahtevajodolgoročna, stabilna in jasna predstavitev določenih informacij-.

I. Podrobna analiza parametrov izdelka

Vrsta zaslona:FSTN

Tehnično bistvo: Izboljšan STN z natančnim retardacijskim filmom, laminiranim na celico STN.

Način prikaza:Pozitivno transflektivno

Pozitivno:Uskladi se z običajnimi bralnimi navadami.

Transflective: Lastnosti atransflektivni slojza LC. Pri močni ambientalni svetlobi odbija svetlobo za jasno gledanje brez osvetlitve od zadaj (energijsko najbolj-učinkovit). Pri šibki svetlobi osvetlitev ozadja osvetli vsebino. Ta način dosežeoptimalno ravnovesje med-vidnostjo vseh pogojev in porabo energije.

Pogonska napetost: 3.3V

Označuje združljivost s sodobnimi nizko{0}}napetostnimi sistemi MCU (npr. ARM Cortex-M), kar odpravlja potrebo po nivojskih-vezjih za premik, poenostavlja zasnovo sistema in zmanjšuje skupno porabo energije.

Delovna temperatura: -20 stopinj ~ +70 stopinj

Določa območje temperature okolja za normalno delovanje. Pokriva večino scenarijev od mrzlih notranjih okolij do vročih zunanjih poletnih pogojev in dokazuje dobro okoljsko odpornost.

Vidni kot: 6 ura

A kritični parameterza segmentne zaslone. Označuje optimalno smer gledanja izspodajzaslon. Ko je nameščen normalno (zaslon obrnjen proti uporabniku), to pomeni, da mora biti vidna linija uporabnikanekoliko nad normalno osjo zaslona-i.e., a rahel pogled navzdoldaje najboljši kontrast. To je najpogostejši kot namestitve in odčitavanja instrumentov.

Orisne dimenzije:63,53 mm * 62 mm * 5,6 mm

63,53 x 62 mm je skoraj-mera osmerokotne omejevalne škatle za natančno montažo in oblikovanje izreza. 5.6debelina mm vključuje steklo, LC, FPC in potencialni okvir, ki predstavlja standardni profil.

Vmesnik:FPC

Za povezavo uporablja gibljiv kabel, ki ponuja prednostimajhna velikost, majhna teža, upogljivost in enostavna namestitev. Posebej primeren za kompaktne prostore ali izdelke z zgibnimi/drsnimi mehanizmi.

Gonilnik IC: AIP31033E

Skupnozaporedni-vhod, vzporedni-izhodGonilnik LED/LCD IC. Prejema ukaze od gostitelja prek preprostega 2-žičnega I²C ali 3-žilnega serijskega vmesnika SPI in jih pretvori v več vzporednih izhodov za neposredno krmiljenje segmentov zaslona.Zelo prihrani I/O pine gostiteljskega MCU-jain poenostavlja načrtovanje vezja.

Prilagodljiva plošča

Ključna prodajna točka. To ni samo možnost, ampaktemeljna značilnostsegmentnih zaslonov.

Obseg prilagajanja:

Prikaz vsebine: Stranke zagotovijo želene številke, črke, simbole, ikone, stolpčne grafikone itd.

Postavitev in oblika: Poljubna razporeditev zgornjih elementov znotraj osmerokotne površine.

Sitotisk (videz plošče): Barvno tiskanje je mogoče uporabiti za ne-aktivna področja (npr. ikone, lestvice, logotipe blagovnih znamk, okrasne obrobe), kar ustvari-visokocenovni, integriran videz s črnimi segmenti zaslona.

II. V-poglobljeni analizi polja uporabe

Industrijski nadzor in instrumentacija

Osnovne aplikacije: Industrijski merilniki pretoka, merilniki tlaka, regulatorji temperature/vlažnosti, električni števci, PLC indikatorske plošče statusa, laboratorijski instrumenti.

Težava rešena: Industrijska okolja zahtevajo delovanje 24/7 pri spremenljivi ali močni svetlobi.Transflektivna tehnologija FSTNuporablja odbito svetlobo okolice, ko je na voljo, in aktivira osvetlitev ozadja v temi, kar zagotavlja berljivost v vseh pogojih. TheKot gledanja 6 urporavna z naravno držo pri branju (pogled rahlo navzdol na instrument). Theosmerokotna oblikase lahko popolnoma prilegajo okroglim ohišjem ali edinstvenim dizajnom, kar izboljša estetiko in integracijo izdelka.

Prednost: 3,3 V pogonska napetost omogoča ultra-nizko porabo energije, idealno za vedno-industrijske naprave. Širok razpon delovne temperature (-20 stopinj ~+70 stopinj) ustreza večini industrijskih nastavitev. Popolnoma prilagodljiva vsebina prikazuje natančne številke, enote, palične grafe in posebne ikone.

Medicinske in zdravstvene naprave

Osnovne aplikacije: Prenosni monitorji (npr. SpO2, BP), infuzijske črpalke, medicinski pripomočki za dom (termometri, sfigmomanometri), oprema za rehabilitacijo.

Težava rešena: Potreba po medicinskih odčitkihnič napačne interpretacije. Segmentni zasloni prikazujejo vnaprej določene visoko{1}}kontrastne elemente (številke, simbole) z ostrimi robovi, ki odpravljajo zamegljenost ali dvoumnost. Transflektivni zaslon ostane dobro viden pri kompleksni bolnišnični osvetlitvi.

Prednost: Enostaven, zanesljiv vmesnik z dobro zmogljivostjo EMC, kar zmanjšuje motnje občutljive medicinske elektronike. Prilagodljive plošče omogočajo integracijo logotipov blagovnih znamk, posebnih lestvic ali opozorilnih simbolov v območje prikaza za profesionalen videz.

Gospodinjski aparati in zabavna elektronika

Osnovne aplikacije: vrhunski-kuhinjski aparati (pečice, mikrovalovne pečice, aparati za kavo), čistilci zraka, nadzorne plošče HVAC, grelniki vode, nadzorne plošče pametnega doma.

Težava rešena: Aparati se morajo estetsko zliti z dekorjem doma, hkrati pa zagotavljati intuitivne informacije. Theprilagodljiva osmerokotna ploščabrezhibno se integrira z oblikami izdelkov (npr. okrogli gumbi, ukrivljene površine) in razbija monotonost pravokotnih zaslonov. Vsebina je posebej prilagojena funkcijam naprave (temperatura, čas, ikone načina), kar uporabnikom ponuja ničelno krivuljo učenja.

Prednost: Vsebina ostane brez stalnega osveževanja moči (statični pogon), kar povzroči minimalno porabo energije. Vmesnik FPC omogoča prilagodljivo usmerjanje v zaprtih prostorih, kar olajša mehansko načrtovanje.

Avtomobilska elektronika in transportne naprave

Osnovne aplikacije: nadzorne plošče za-avtomobilske klimatske naprave, zasloni sistema za nadzor tlaka v pnevmatikah, nadzorne plošče motociklov, indikatorji stanja polnilnika za električna vozila.

Težava rešena: Avtomobilska okolja vključujejo ekstremne temperature, vibracije in zahtevajo vidljivost tako pri močni sončni svetlobi kot v temi.Širok temperaturni razpon materiala FSTN in hiter odzivso zelo-primerni. Transflektivna narava preprečuje izpiranje na sončni svetlobi in zagotavlja mehko osvetlitev ozadja ponoči.

Prednost: Robusten in dolgotrajen-. IC gonilnikov, kot je AIP31033E, običajno nudijo močno odpornost proti hrupu, primerno za avtomobilske aplikacije.

Specializirana oprema in HMI

Osnovne aplikacije: Specializirana preskusna oprema, varnostne nadzorne plošče, zapisovalniki podatkov z nizko-porabo energije, komercialni vmesniki prodajnih avtomatov.

Težava rešena: Za eno-namenske naprave so -barvni zasloni nepotreben strošek. Zasloni segmentov po meri prikazujejo vse potrebne parametre na najbolj neposreden, nizko-stroškoven, nizko-porabni in zanesljiv način.

Prednost: Prilagodljivost je ključni poudarek. Stranke lahko definirajo poljuben vzorec prikaza (znotraj osmerokotne meje)-kakršno koli kombinacijo segmentov (števke, znaki, ikone, vrstice napredka)-ki ustvarijo edinstven HMI, ki postane del identitete blagovne znamke izdelka.









SPECIFIKACIJE



POSTAVKA	DIMENZIJA	ENOTA
Vrsta	FSTN	palec
Vidni kot	6 0' URA
Dimenzija orisov	63,53 x 62 x 5,6 (MAX)	mm
Pogon IC	AIP31033E
NAČIN PRIKAZA	FSTN/Oddajnik/Pozitivno
Priključek	FPC
Delovna temperatura	-20 stopinj - +70 stopinj	stopnja
Temperatura shranjevanja	-30 stopinj - +80 stopinj	stopnja
Metoda pogona	1/2 Dolžnost, 1/3 Pristranskost,
Osvetlitev ozadja	4 KOS BELE LED
